車載向け Ethernet PHY

次世代の車両内通信に求められる
高速・大容量化と信頼性を両立

概要

100BASE-T1準拠の100Mbps Ethernet PHY(MAAE1003S)を日本メーカとして初めて開発。
これからの自動運転等に求められる高信頼かつ高速・大容量通信を支える車載Ethernet PHYを実現しました。

特徴

  • OABR 規格準拠 Ethernet PHY

    一対のUTPケーブルで100Mbpsの全二重通信が可能です。軽量かつローコストのワイヤハーネスで高速通信が実現できます。

  • 低消費電力

    車載要求に見合った低消費電力で動作します。微小な消費電流で待機するスリープモードを備えています。

  • 車載品質規格AEC-Q100 準拠

    車載品質規格に準拠した品質を保証します。

仕様

仕様 100BASE-T1 準拠 Ethernet PHY
車載品質 AEC-Q100 Grade 1
動作温度(Ta) -40℃ ~ +125 ℃
ポート数 1ポート
通信速度 100Mbps (PHYレート)
通信距離 15m ※MAAE1003S同士であれば25m
通信方式 全二重通信
MAC I/F MII, RMII, RGMII
診断・
フェイルセーフ
MDIOタイムアウト検出
各種ループバック
電源 3.3V 単一
(MAC I/F電源として3.3V/2.5V/1.8Vいずれかの選択も可能)
省電力機能 低消費電流スリープモード:10uA(待機時)
リモートウェイクアップ
ローカルウェイクアップ
外部電源制御対応 (INH)
ESD HBM: 6KV (MDIピン), 2KV (その他)
CDM: 500V
ケーブルタイプ UTP (Unshielded Twisted Pair cable)
MDI 送信側LPF内蔵
第3者認証 UNH, FTZ, C&S
パッケージ QFN 36pin
(6.0mm x 6.0mm, Wettable Flank)

故障検知機能・診断機能

対象ブロック 検出検知・診断機能 備考
MDIO タイムアウト検出 未完了トランザクションをリセット
INT テスト割込み発生 ソフトで割込みを発生可能
MII,PCS,PMA ループバック 各ブロックで折り返し可
ケーブル ケーブル診断(TDR) ケーブルのオープン、ショート検出

電源電圧

電圧低下検知 パワーオンリセット機能

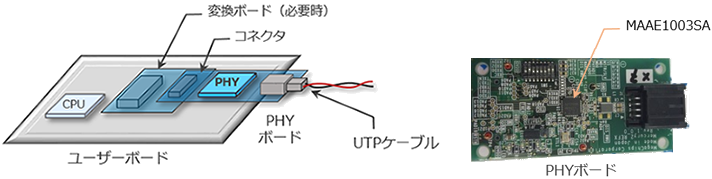

開発環境イメージ

  • ドーターカード形式の小型 PHY ボード
  • Linux 用サンプルドライバを提供
開発環境イメージ

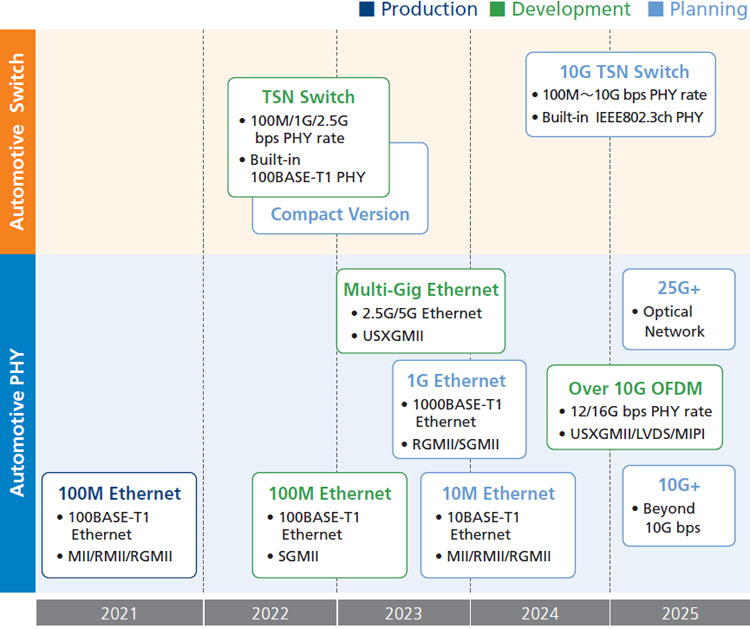

ロードマップ

ロードマップ

開発段階・テーマにあわせ、
最適なソリューションを提供します。
お気軽にお問い合わせください。
